全数通近年来一直致力于为建筑师、工程师、施工人员和业主运营商提供促进基础设施持续发展的综合软件解决方案。拥有由经验丰富的技术工程师和服务顾问组成的三维数字化设计服务团队,可提供软件培训、项目导航、BIM项目咨询等服务。我们专业的服务顾问包括基础设施行业主题专家、计划经理、项目经理和专业工程师。
全数通正同作为基础设施领域全球领先的综合软件商-Bentley携手,共同致力于协助中国的基础设施行业在项目各个阶段,借助三维数字工程技术,构建下一代核心数字化竞争力,并探索如何使之为长期的运营及资产性能管理提供更大、更深远的价值。

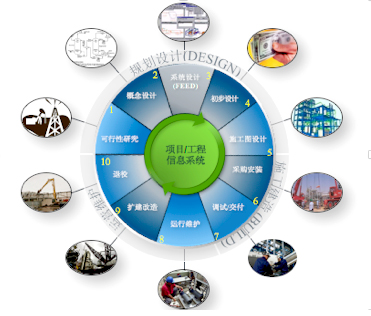

当今的基础设施项目需要集成式解决方案来满足积极从事规划、设计、施工和运营的多专业项目团队的需求。我们可以提供世界一流的综合软件解决方案,专为满足基础设施专业人员的独特需求而量身定制。无论您的工作跨越多个行业和项目类型还是仅专注于其中一个类别,我们的解决方案均可满足您在整个资产生命周期中的工作需要。

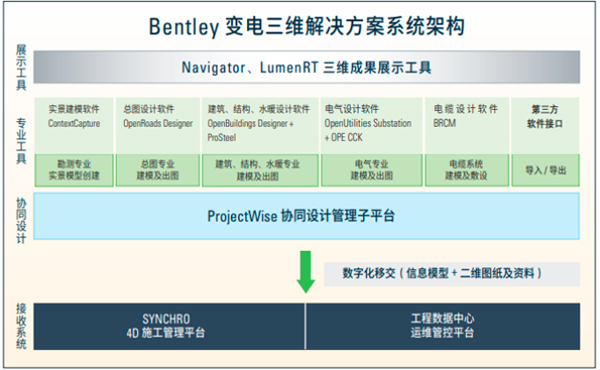

新建或扩建变电站的设计工作是一项复杂任务,既要兼顾多专业的协同设计,又要充分考虑各专业本身的业务要求,因此对于相应的辅助设计软件也提出了较高的要求。变电站三维设计解决方案正是为了满足这样的需求而研究开发的专业设计平台。其以项目数据库为核心,可高效的实现多专业间协同设计,并且专业应用模块配套齐全,各软件模块成熟度高见长,支持完整的EPC全过程应用及信息模型的数字化交付,可有效提高变电站项目整体设计质量和设计效率。
碰撞检查:极大的体现了三维协同设计的效益价值,将变电工程中有可能发生的软硬碰撞问题解决在设计阶段,大幅度的提高设计质量和设计效率。该功能基于一个准确的三维信息模型,涵盖所有专业(电气、建筑、结构、暖通、水工、场地)的设计模型,利用方便的结果校验分析工具,自动生成干涉校验报表(含截图和关键说明)。
安全净距校验:引进三维设计技术后,设计企业可以实现很多二维设计技术不能实现的校验功能,如带电间隙校验,风偏校验等。布置设计是变电工程设计的重点,而带电安全距离校验技术更是布置设计的重中之重。三维设计技术等同于计算系统上的真实变电站,可以方便准确的完成出线集中、空间受限条件下的关键区域的设计,而这些关键区域的设计往往是一个变电工程布置方案优劣的瓶颈。三维技术可以准确模拟出实际的情况,结合参数化模型信息,就可以快速的完成静态和动态下的安全距离校验。
数据关联:依据数据库,设计数据在不同图纸间可实现动态同步,可以实现设备数据在三维布置图、间隔断面图、设备安装图之间共享和同步。基于通用设备模型库的建立,项目设计更趋向于施工图深度的典型设计,在新项目设计时,可通过对设备型号的快速修改,由软件工具自动修改主接线、布置图、间隔断面图中的设备信息,从而达到标准化、智能化设计的目标。
投标动画制作、施工进度模拟:三维技术的最大特点就是表达直观,引进三维设计技术后,可以对设计成果进行相应的查询、浏览操作以方便方案介绍或者设计交流,可实现基于变电站三维模型的分类和分区域可视化浏览查询。依据设计完成的三维模型,可进行三维动画制作,能够更加直观的表达变电站设计的特点及优势。同时,三维设计模型也可与 P3、 P6 等软件结合,动态模拟施工进度,方便了对于施工过程的整体把控。
出图方式的提升:引进三维设计技术后,二维施工图纸可以从三维布置设计中剖切出来,获得的二维图纸与三维的布置设计间保持整体同步关联,如果三维布置设计进行了调整,则相应的二维图纸也会自动的进行同步,避免了漏改、忘改的情况出现,极大的方便了设计人员,既能提高了设计质量,又保障了设计效率的提高。
精准的成本预算:随着精细化设计要求的提出,精准的材料统计功能成为了设计过程中必要的需求。本方案基于三维信息模型与项目数据库,可以方便的实现精准的材料统计。可以按照整个项目、不同电压等级配电装置区域、某个间隔等为选择范围来进行相应的材料统计,完全能够满足不同设计精度及深度的要求。
数字化移交:三维信息模型不仅仅是单纯的几何模型,同时还带有完整的设计数据信息,而且与数据库具有逻辑关联,可方便的实现数字化移交。本方案目前已帮助多家电力设计院完成了国家电网内多个变电工程项目的数字化移交工作。
多专业协同设计:大型项目的设计工作要求各设计专业间能够实现协同设计,以便提高设计效率,并能及时的发现专业间的配合问题,提高设计的质量。三维设计技术使专业间协同变得更加方便和直观,尤其是布置设计部分,可以将很多的专业内部及专业间的设计问题解决在设计阶段。项目设计时,各专业基于同一个项目基准点,可同步开展本专业的内容设计,设计过程中若发生干涉或配合问题,可以及时被发现并提前进行处理或进行沟通协调。

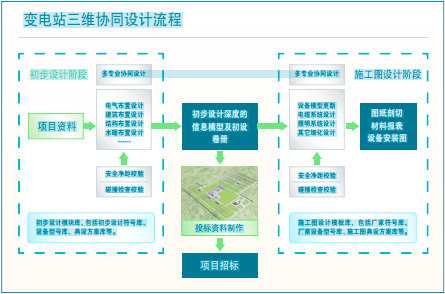

Bentley 变电站三维设计解决方案贴合现有设计流程,综合三维技术和数字化技术,实现变电站全专业的三维协同设计,可大幅度的提升设计质量和设计效率。主要流程图如下图所示:
